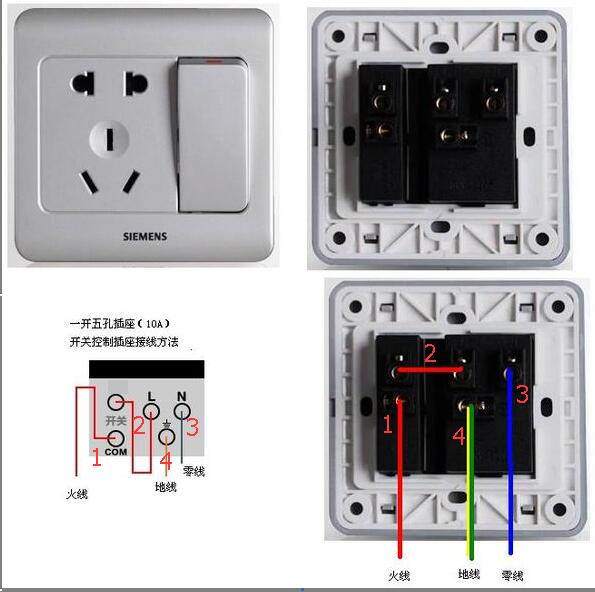

西门子一开单控五孔插座有两款一大开 1开关控制插座火线接开关L1，开关L接插座L，零线接插座N，地线接插座地线符号 2开关控制电灯火线接插座L，开关L接插座L，零线接插座N，地线接插座地线符号开关L1接电灯控制线到电灯正极，插座N接电灯零线到电灯负极 二小开 1开关控制插座火线；插座安装与品牌无关，与接线柱上标的字母有关L接火线N接零线E或圈中带一竖三横符号接地线一开关控制灯 二开关控制插座；此图是一开双控带五孔插座，开关控制五孔插座，可以理解为没有L2，即一开单控带五孔插座。

1一开单控五孔插座开关控制灯将地线接入插座部分“E”接线柱中并固定火线接入插座部分“L”接线柱中并固定零线接入插座部分“N”接线柱中并固定将插座部分“L”与开关部分“L”用导线连接将灯的灯线接入开关部分“L1”接线柱中并固定2一开双控五孔插座开关控制灯将地线接入插座；以西门子开关插座一开五孔单控为例，连接方式如下首先，确保断电操作，安全第一其次，将火线接入单控开关的火线端口，零线接入开关的零线端口，地线接入插座的地线端口接着，将开关的输出端连接至插座的进线端，注意区分零线和火线最后，将插座的出线端连接至灯具或电器的进线端，确保接线准确无误；有两种接一是开关控制插座二是开关不控制插座，要控制灯1零线接零线孔N，地线接地线孔，火线接开关一单别一单用线接插座的火线孔L2零线接零线孔N，地线接地线孔，火线接火线孔L在把火线孔L接一根线到开关的一单，别一单接灯的火线，灯零线接插座零线孔N。

两开五孔开关的接线方式通常有两种选择，可以根据实际需要进行选择1一种方式是开关不控制插座，这样两个开关可以分别控制两路电器设备具体接线图如下另一种方式是一个开关可以控制插座，而另一个开关则可以控制一路用电设备具体接线图如下在进行接线时，需要注意以下几点1务必确保安全，按照；一两开五孔插座的接线，一般有两种方式，可根据以下示意图据此接线即可1开关不控制插座，两个开关可以控制两路电器设备，如下图2一个开关可以控制插座，另一个开关可以控制一路用电设备，如下图二接线的注意事项1接线过程中一定要注意用电安全，按照规范接线2接线使严禁线头虚接；1零线接零线孔N，地线接地线孔，火线接开关一单别一单用线接插座的火线孔L2零线接零线孔N，地线接地线孔，火线接火线孔L在把火线孔L接一根线到开关的一单，别一单接灯的火线，灯零线接插座零线孔N。

西门子五孔带开关插座如何接线？ 开关键独立控制灯源，帮忙看下我这种接线方式是否正确？是不是这种才是正确的接线方式？ 开关键独立控制灯源，帮忙看下我这种接线方式是否正确？是不是这种才是正确的接线方式？ 展开 #xE768 我来答 1个回答 #热议# 茅台真假怎么辨别？假标是什么样的；在人们的日常生活中，所有的家电都是离不开插座，最近有朋友问小编，五孔插座带开关怎么接今天小编将要为大家解答，想要了解的朋友不妨和小编一起来看看吧一五孔插座带开关怎么接 五孔插座中L接火线，N接零线，E接地线，短红线连接L和L1，火线连接L11，零线连接N，地线连接E，如果想要弄独立开关。

我估计上边那一小块是个开关，这个插座是一个两孔一个三孔再加一个开关的形式如图电线的火线连开关，再从开关出来连插座的火线端，电线的零线和地线分别连插座的地线零线；以西门子插座为例，如果需要通过开关控制插座，可以采用以下步骤进行接线首先，将开关的L2通常标示为开关的常闭触点与插座的L火线用导线相连接下来，火线应接入开关的L1常开触点，零线则直接接入插座的N零线端子，而接地线则需接入插座的接地端子如果开关不需要控制插座，可以将开关的；一开 五孔插座 接线如图插座模块L孔接火线，N孔接 零线 ，PE孔接地线开关模块L孔接火线，L1孔接灯的控制线灯的零线和电源的零线并联。

3黄色线接地PE不接也行五孔带开是有4个接线端子的L1 开关火线进线L2 开关火线出线N 零线GND或者三横一竖是地线接法有两种1带开关的插座火线连接L1，零线连接N，花线接地线，L2空着即可两根线是一个火线一根零线，没有埋布地线，这种情况下，火线接L1，零线接N即可请注意没有；一 开关控制插座1火线接L12找一段电线，将电线的一端接L11L12 空着不接，电线的另一端接L 3零线接N 地线接主如果没有地线，此处也可以空着不接二开关控制电灯1火线接L 2找一段电线，将电线的一端与火线一起也接到L 上，电线的另一端接L13L11接灯座的一；维能一开五孔只需要火线从开关L1进，零线从插座N接入，地线从插座地接入，是内部铜件相连的，不用跳线，比西门子方便。
