要电机正反转要使用LW516D07233或N型可逆开关，LW516YH33是电压转换测量用的以下是三相电中电压表的接线13 26 48 通，28接表在当中，3 5 7接相线解释1和3连通，2和6连通，4和8连通，表接在2和8上，3 5 7分别接相线A B C。

LW516 YH33，这款转换开关的型号，包含了关键的标识信息，让我们逐一解析首先，LW代表了“万能”转换开关的英文首字母缩写，巧妙地使用了“万能”的反拼音接着，5标记了设计序号，它在设计过程中的序列位置，体现了该型号在系列中的独特性16则代表了开关触头能承受的额定电流，它是开关稳定运。

万能转换开关的手柄操作位置是以角度表示的不同型号的万能转换开关的手柄有不同万能转换开关的触点如图所示常用产品有LW5和LW6系列LW5系列可控制55kW及以下的小容量电动机LW6系列只能控制22kW及以下的小容量电动机用于可逆运行控制时，只有在电动机停止后才允许反向起动LW5系列万能转换开关。

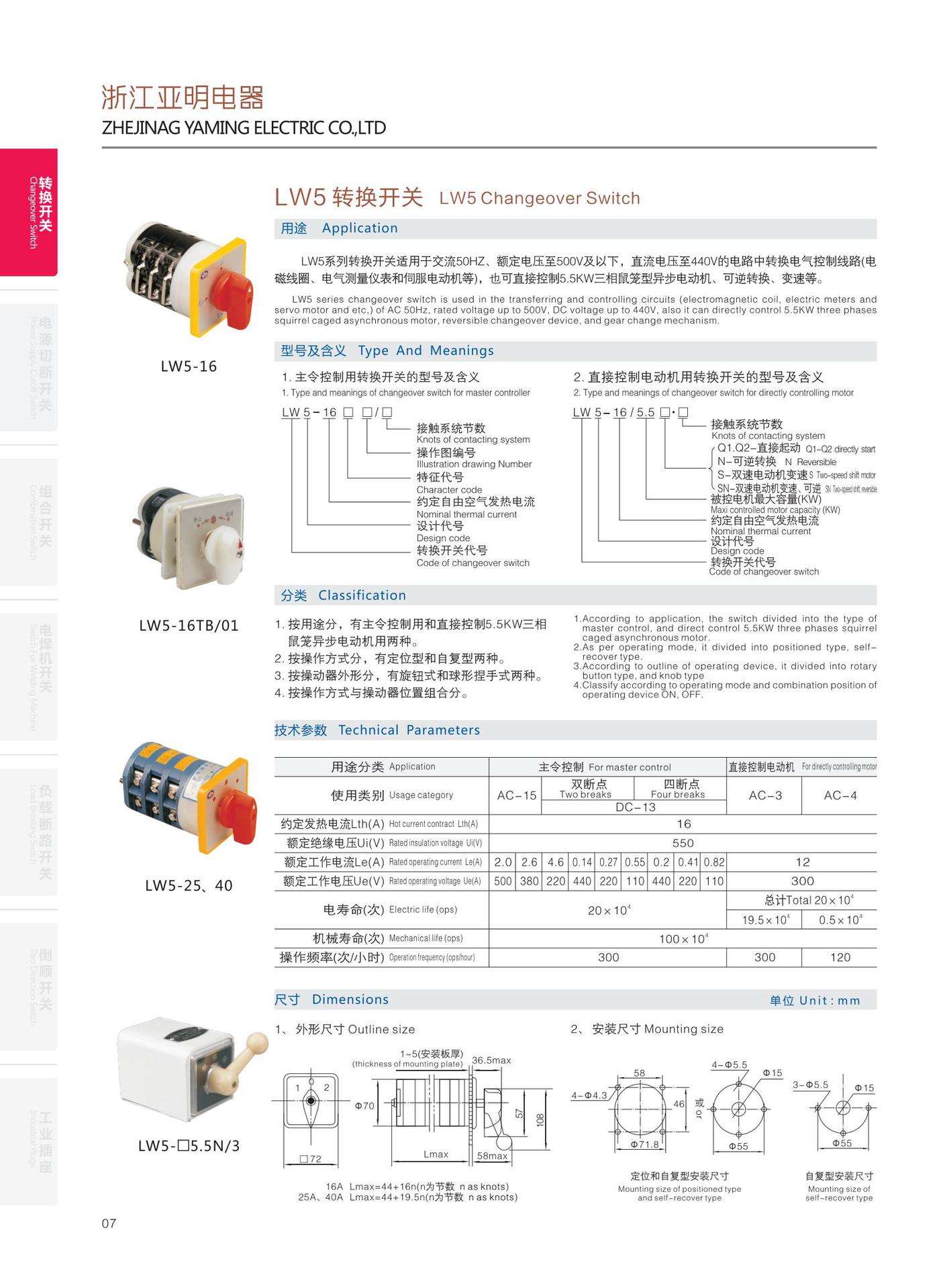

LW516万能转换开关可用于交流50Hz，电压500V及直流电压440V 电路中，作电气控制线路转换之用和电压380V，55Kw及以下的三相鼠笼型异步电动机的直接控制之用二型号及其含义 主令控制用转换开关的型号含义如下LW5指万能转换开关和设计序号，15指额定电流，D直流 04特征代号 01操作图编号 4 接触系。

转换开关一种可供两路或两路以上电源或负载转换用的开关电器转换开关由多节触头组合而成，在电气设备中，多用于非频繁地接通和分断电路，接通电源和负载，测量三相电压以及控制小容量异步电动机的正反转和星三角起动等，这些部件通过螺栓紧固为一个整体型号转换开关 LW516 YH33 字母和数字。

LW5型55kW手动转换开关为LW5系列万能转换开关的派生产品，适用于交流50~60Hz电压500V及以下的电力线路，供功率为55kW及以下的电动机作为直接起动开关可逆转换开关或双速电动机的变速开关用4 LW6系列万能转换开关 LW6系列万能转换开关适用于交流50Hz，电压380V及以下或直流220V及以下电流5A及以下。

LW516YH33万能转换开关一共有12个触点是 开关上面有6个接点，分成三组接点 13点是第一组 57点第二组 911点是第三组 三个电压线顺序第一组接点接A，第二组接点接B，第三组接C 下关下面还有6个接点，分成了两组接点 2610是下面第一组接点 4812是下面。

转换开关转换开关主要适用于交流50Hz额定工作电压380V及以下直流压220V及以下，额定电流至160A的电气线路中 主要用于各种控制线路的转换电压表电流表的换相测量控制配电装置线路的转换和遥控等万能转换开关还可以用于直接控制小容量电动机的起动调速和换向。

在零位时，12触点闭合往左旋转，5678触点闭合往右旋转，5634触点闭合使用LW516D07233或N型可逆开关可以实现电机的正反转，而LW516YH33则是用于电压转换测量的设备在日常使用中，电机的正反转是常见的需求例如在行车木工用的电刨床台钻刻丝机甩干机车床等设备。

通过上面学习几种万能转换开关的选型，大家对于万能转换开关有了更多的了解，它的适用范围很广，需要根据不同的电压功率，购买合适的万能转换开关，工业和家庭用的万能转换开关也是有所不同的，因为电压不同，万能转换开关型号也不同，千万不能盲目的购买万能转换开关，如果选型不对，很容易缩短万能转换开关。

LW516 YH33 的意思就是用于电压指示转换相间电压的万能转换开关以上便是小编为大家介绍的关于转换开关型号的知识，希望对大家有所帮助，转换开关主要用于交流50Hz额定工作电压380V及以下，直流电压220V及以下的电路中转换电气控制线路和电气测量仪表，也可直接控制55KW及以下的三相鼠笼型异步电动机。

这个接线要看你的使用场合了，只需要搞清楚在不同角度哪些触点导通就可以了这个在你转换开关的说明书上会有，注意看下向左转向右转 万能转换开关的手柄操作位置是以角度表示的不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图a所示但由于其触点的分合状态与操作。

LW万能开关的型号意义所以LW5D一1655SN6是双速电机变速可逆开关LW5D一1655SN6接线图图中的“X”表示触点闭合。

电工在处理LW5163万能转换开关接线时，首先需要使用万用表检测在不同档位时哪些触点是常闭常开的通过这样的测量，可以明确哪些触点应该被使用，进而确定具体的接线方案这样做的好处是能够确保每个触点在正确的工作状态下发挥其应有的功能在进行测量的过程中，电工会关注三个关键电压点，这有助于。

LW516系列转换开关按用途分有主令控制和控制55kW及以下的小容量电动机用两种LW516系列万能转换开关按操作方式分定位型和子复位型两种LW516系列万能转换开关按操作器外形分有旋钮式和球形捏手式两种LW6系列转换开关 LW6系列转换开关主要适用于交流50Hz，额定工作电压至380V，直流电压至220V的机床。

其次，在应用场景方面，LW5不仅可用作电气控制线路的转换，还可用于电压380V55KW及以下的三相鼠笼型异步电动机的直接控制而LW5D的具体应用场景可能因型号和规格的不同而有所差异，但一般来说，它可能用于需要较低电压和电流控制的电气系统中此外，需要注意的是，LW5和LW5D的具体型号和规格可能因。
